Датчики серии DAAH - Type 1











Датчики X-Series. Ультразвуковые преобразователи с фазированной решеткой.

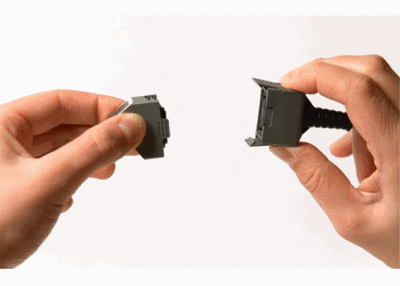

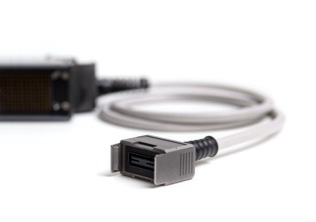

Новая линейка ультразвуковых преобразователей на основе фазированной решетки X-серии от компании Sonatest Ltd предлагает оператору более широкий диапазон охвата частот, а также гарантирует соответствие всем существующим промышленным стандартам. Датчики с фазированной решеткой X-серии имеют встроенный кабель длиной 2,5 или 5.0 метра и разъём IPEX, совместимый с системой HARFANG VEO.



Серия X1 – Миниатюрные и сверхминиатюрные датчики на фазированных решетках

Модели X1 – это небольшие датчики для аэрокосмических и иных работ с ограниченным доступом.

Преобразователь Описание
X1PE5.0M10E0.6PIX250 Датчик в миниатюрном корпусе, линейная решетка с частотой  5 МГц, 10 элементов, шаг 0,6 мм, активная область 6x5, вертикаль 5 мм, внешнее крепление призмы.
X1PE10M10E0.6PIX250 Датчик в миниатюрном корпусе, линейная решетка с частотой 10 МГц, 10 элементов, шаг 0,6 мм, активная область 6x5, вертикаль 5 мм, внешнее крепление призмы.
X1PE10M16E0.3PIX250 Датчик в сверхминиатюрном корпусе, линейная решетка с частотой 10 МГц, 16 элементов, шаг 0,3 мм, активная область 5x5, вертикаль 5 мм, внешнее крепление призмы.



Призма Описание
X1-SB54-N0L X1 Линия задержки 0 градусов, 20 мм толщиной для миниатюрного датчика X1.
X1-SB54-N55S X1 Призма 55 градусов поперечная волна для миниатюрного датчика X1.
X1-SB54-N60L X1 Призма 60 градусов продольная волна для миниатюрного датчика X1.
X1-SB55-N0L X1 Линия задержки 0 градусов, 20 мм толщиной для сверхминиатюрного датчика X1.
X1-SB55-N55S X1 Призма 55 градусов поперечная волна для сверхминиатюрного датчика X1.
X1-SB55-N60L X1 Призма 60 градусов продольная волна для сверхминиатюрного датчика X1.







Серия X2 – Датчики общего назначения на фазированных решетках

Это конструкция компактных датчиков общего назначения, подходящая для секторного сканирования.

Номер преобразователя Описание
X2PE5.0M16E0.6PIX250 Линейная решетка с частотой 5 МГц, 16 элементов, шаг 0,6 мм, активная область 10 x 10, вертикаль 10 мм, внешнее крепление призмы.
X2PE7.5M16E0.6PIX250 Линейная решетка с частотой 7,5 МГц, 16 элементов, шаг 0,6 мм, активная область 10 x 10, вертикаль 10 мм, внешнее крепление призмы.
X2PE10M16E0.6PIX250 решетка с частотой 10 МГц, 16 элементов, шаг 0,6 мм, активная область 10 x 10, вертикаль 10 мм, внешнее крепление призмы.
X2PE10M32E0.3PIX250 Линейная решетка с частотой 10 МГц, 32 элементов, шаг 0,3 мм, активная область 10 x 10, вертикаль 10 мм, внешнее крепление призмы.
Двойной ФАР ПЭП
TR-X2PE5.0M16E0.6PIX1000
Два 16 элементных  ФАР ПЭП с частотой 5МГц, с кабелями по 10 метров подключённых к одному 32х канальному разъёму QI-PEX



Номер призмы Описание
X2-SB56-N0L-IHC X2 Линия задержки 0 градусов, 25 мм толщина для датчика X2 с решеткой, с каналами для подачи контактной жидкости и износостойкими вставками.
X2-SB56-N45S-IHC X2 Призма 45 градусов поперечная волна для датчика X2 с решеткой с каналами для подачи контактной жидкости и износостойкими вставками.
X2-SB56-N60L-IHC X2 Призма 60 градусов продольная волна для датчика X2 с решеткой с каналами для подачи контактной жидкости и износостойкими вставками.
X2-SB56-N60S-IHC X2 Призма 60 градусов поперечная волна для датчика X2 с решеткой, с каналами для подачи контактной жидкости и износостойкими вставками.







Серия X3 – Датчики с длинной решеткой для L - сканирования

Эти датчики идеально подходят для одновременного секторного и линейного сканирования

Номер преобразователя Описание
X3PE2.2M48E0.8PIX250 Линейная решетка с частотой 2,25 МГц, 48 элементов, шаг 0,8 мм, активная зона 39 x 8, вертикаль 8 мм, внешнее крепление призмы.
X3PE3.5M64E0.6PIX250 Линейная решетка с частотой 3,5 МГц, 64 элемента, шаг 0,6 мм, активная зона 39 x 8, вертикаль 8 мм, внешнее крепление призмы.
X3PE5.0M64E0.6PIX250 Линейная решетка с частотой 5 МГц, 64 элемента, шаг 0,6 мм, активная зона 39 x 8, вертикаль 8 мм, внешнее крепление призмаа.
X3PE10M64E0.6PIX250 Линейная решетка с частотой 10 МГц, 64 элемента, шаг 0,6 мм, активная зона 39 x 8, вертикаль 8 мм, внешнее крепление призмы.



Номер призмы Описание

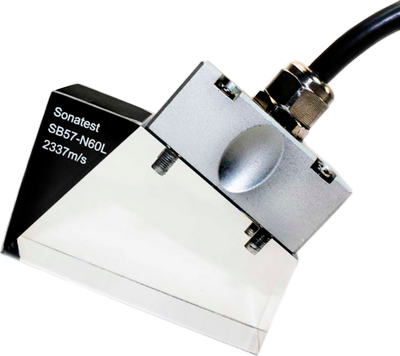

X3-SB57-N0L-IHC X3 Линия задержки 0 градусов, толщина 25 мм, для датчика массива X3, с каналами для подачи контактной жидкости и износостойкими вставками.
X3-SB57-N45L-IHC X3 Призма 45 градусов продольная волна для датчика X3 с решеткой, с каналами для подачи контактной жидкости и износостойкими вставками.
X3-SB57-N45S-IHC X3 Призма 45 градусов поперечная волна для датчика X3 с решеткой, с каналами для подачи контактной жидкости и износостойкими вставками.
X3-SB57-N55S-IHC X3 Призма 55 градусов поперечная волна для датчика X3 с решеткой, , с каналами для подачи контактной жидкости и износостойкими вставками.
X3-SB57-N60L-IHC X3 Призма 60 градусов продольная волна для датчика X3 с решеткой, , с каналами для подачи контактной жидкости и износостойкими вставками.
X3-SB57-N60S-IHC X3 Призма 60 градусов поперечная волна для датчика X3 с решеткой, , с каналами для подачи контактной жидкости и износостойкими вставками.



Серия X4 – Миниатюрные датчики с фазированной решеткой с встроенной призмой

Конструкция со встроенной призмой, являющаяся по размеру и ультразвуковым качествам эквивалентом стандартным европейским однокомпонентным датчикам. Подходит при необходимости использования малого угла луча.

Номер преобразователя Описание
X4PE2M8E1.0PN58SIX250 Датчик с фазированной решёткой и встроенной призмой, тип «DGS», 2 МГц, 8 элементов, шаг 1,0 мм, активная область 8 x 9.
X4PE4M16E0.5PN58SIX225 Датчик с фазированной решёткой и встроенной призмой, тип «DGS», 2 МГц, 8 элементов, шаг 1,0 мм, активная область 8 x 9.



Серия X5 – Датчики средних размеров с фазированной решеткой – система обратной связи, высокая температура и глубокое проникновение

Это низкочастотные высокоэнергетические датчики, предназначенные для достаточно глубокого проникновения. Также можно использовать специальные призмы SW62XXX, включая высокотемпературные варианты.

Номер преобразователя Описание
X5PE2.2M16E1.0PIX250 Линейная решетка с частотой 2,25 МГц, 16 элементов, шаг 1,0 мм, активная область 16 x 16, вертикаль 16 мм, внешнее крепление призмы.
X5PE2.2M16E1.0PIX250H Линейная решетка с частотой 2,25 МГц, 16 элементов, шаг 1,0 мм, активная область 16 x 16, вертикаль 16 мм, покрытие из твёрдого сплава для прямого контакта
X5PE5.0M16E1.0PIX250 Линейная решетка с частотой 5 МГц, 16 элементов, шаг 1,0 мм, активная область 16 x 16, вертикаль 16 мм, внешнее крепление призмы.



Номер призмы Описание
X5-SB58-N0L-IHC X5 Линия задержки 0 градусов, толщина 25 мм для датчика X5,с каналами для подачи       контактной жидкости и износостойкими вставками.
X5-SB58-N60S-IHC X5 Призма 60 градусов поперечная волна для датчика X5, с каналами для подачи контактной жидкости и износостойкими вставками.
X5-SB58-N60L-IHC X5 Призма 60 градусов продольная волна для датчика X5, с каналами для подачи контактной жидкости и износостойкими вставками.
X5-SB58-N60S-IHC (HT) X5 Высокотемпературный призма 60 градусов поперечная волна для датчика массива X5, с каналами для подачи контактной жидкости и износостойкими вставками.





Серия H5 – Низкочастотные датчики с фазированной решеткой

Номер преобразователяОписание
H5-PE2.5M32E0.75QIX250Линейная решетка с частотой 2,5 МГц, 32 элемента, шаг 0,75 мм, внешнее крепление призмы.
