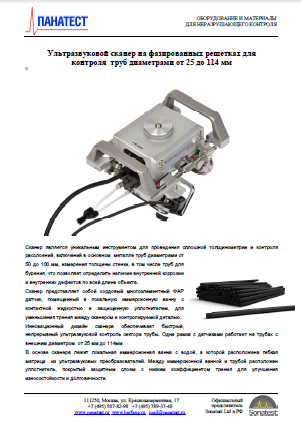

Скачать pdf брошюру

Возможности

Установка, состоящая из сканера и ультразвуковой системы на фазированных решетках HARFANG VEO, позволяет проводить механизированный контроль бурильных труб, обеспечивая 100% покрытие поверхности.

Сканер представляет собой хордовый многоэлементный датчик,  который обеспечивает быстрый, непрерывный ультразвуковой контроль коррозии трубы. Рамка с датчиками работает на трубах с внешним диаметром  от 33 мм (1,3 “) до 114мм (4,5“).









Особенности

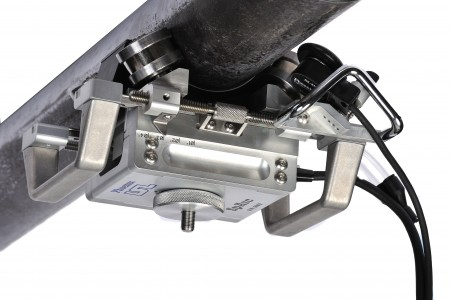

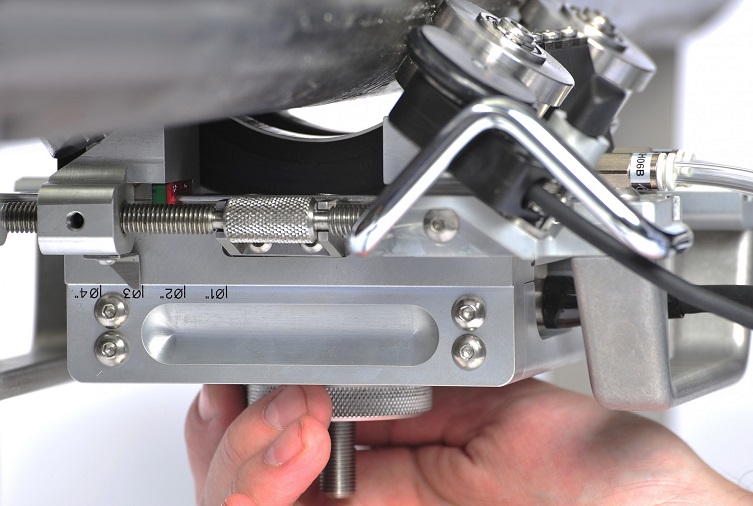

Сканер Sp-Arc оснащен четырьмя магнитными колесами, для хорошей фиксации на трубе. Положение колес регулируется в соответствии с диаметром трубы. Также существует возможность ручной регулировки матрицы с датчиками по высоте.

В основе сканера лежит локальная иммерсионная ванна с водой, в которой расположена изогнутая  матрица  из ультразвуковых преобразователей. Между иммерсионной ванной и трубой расположен уплотнитель, покрытый защитным слоем с низким коэффициентом трения для улучшения износостойкости и долговечности. Уплотнитель является недорогим расходным материалом и легко заменяется на сканере. Боксы с водой легко заменить на раме с датчиком для конкретных размеров труб.





Дополнительное оборудование:

Матрица ФАР датчиков

Водные боксы под конкретный диаметр

Защитные прокладки

Энкодер

Ручная помпу для подачи воды

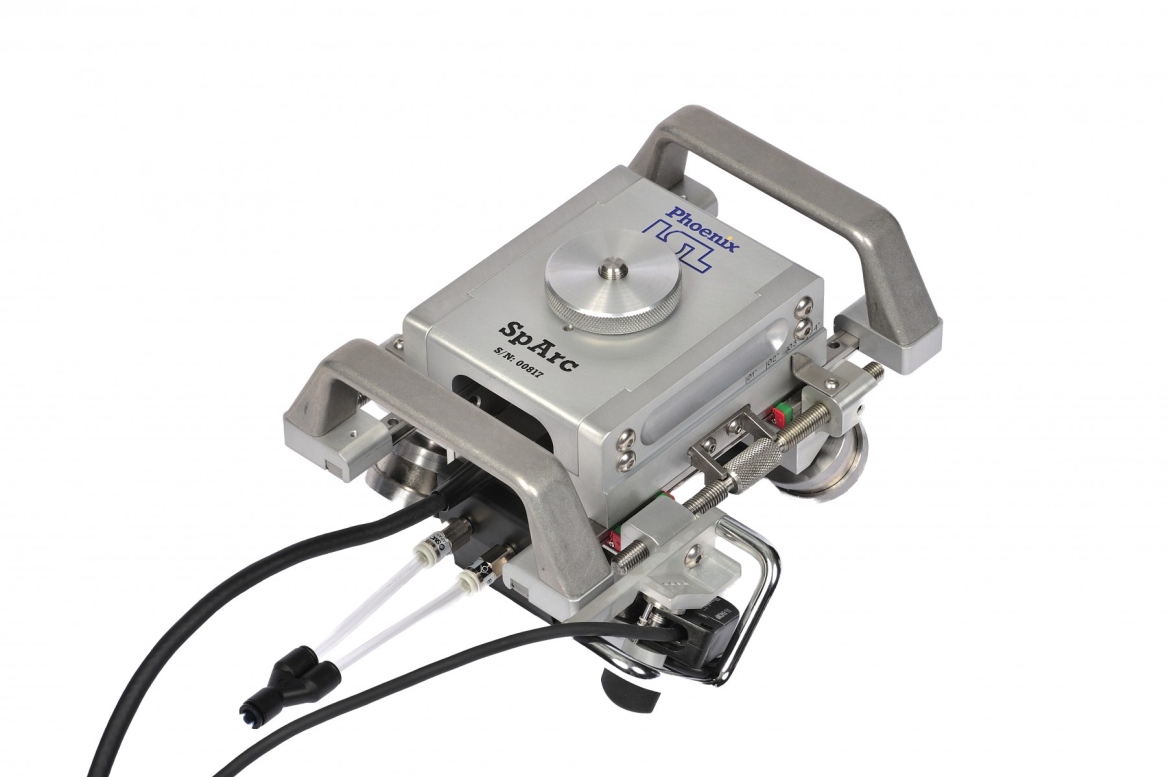

Ультразвуковой сканер на фазированных решетках Sp-Arc для контроля бурильных труб

Из-за отсутствия 100% контроля качества установок нефтедобычи на заводах-изготовителях, а также из-за несовершенства применяемых методик контроля, некоторые технологические дефекты остаются не выявленными,  и в оборудовании периодически происходят повреждения отдельных наиболее нагруженных узлов и деталей.

Наиболее уязвимая часть нефтедобывающего оборудования – это буровые установки и нефтепромышленные трубчатые элементы, так как они наиболее подвержены коррозии, образованию трещин, сторонним повреждениям и производственным дефектам. Предоставление услуг по инспекции буровых установок, бурильных труб и трубчатых элементов выявляют и предотвращают серьезные повреждения и нарушение целостности. Эти факторы обеспечивают бесперебойную работу и уменьшают финансовые риски.

В настоящее время бурильные трубы в основном контролируются с помощью электромагнитных систем контроля, но данное оборудование не позволяет определять остаточную толщину металла и имеет не высокую чувствительность.

Sp-Arc является уникальным инструментом для измерения толщины стенок ферритовых труб малого диаметра, в том числе труб для бурения, что позволяет определить наличие внутренней коррозии и внутренних дефектов, выявить зоны расслоений по всей длине объекта.





Преимущества:

Позволяет контролировать внутреннюю поверхность труб и определять остаточную толщину металла.

Зона покрытия трубы до 120 ° за одно сканирование (для труб 1-2 "NPS), что позволяет повысить производительность контроля по сравнению с одноэлементными ультразвуковыми сканерами.

Сканирование труб малого диаметра от 33 мм (1,3 “) до 114мм (4,5“)

Акустическая задержка обеспечивает отличную под поверхностную разрешающую способность выявления дефектов.

В зависимости от диаметра контролируемой трубы нет необходимости заменять раму сканера.

С помощью программного обеспечения все полученные дефектограммы можно сшивать в одну.

Предусмотрена возможность автоматической подачи контактной жидкости.

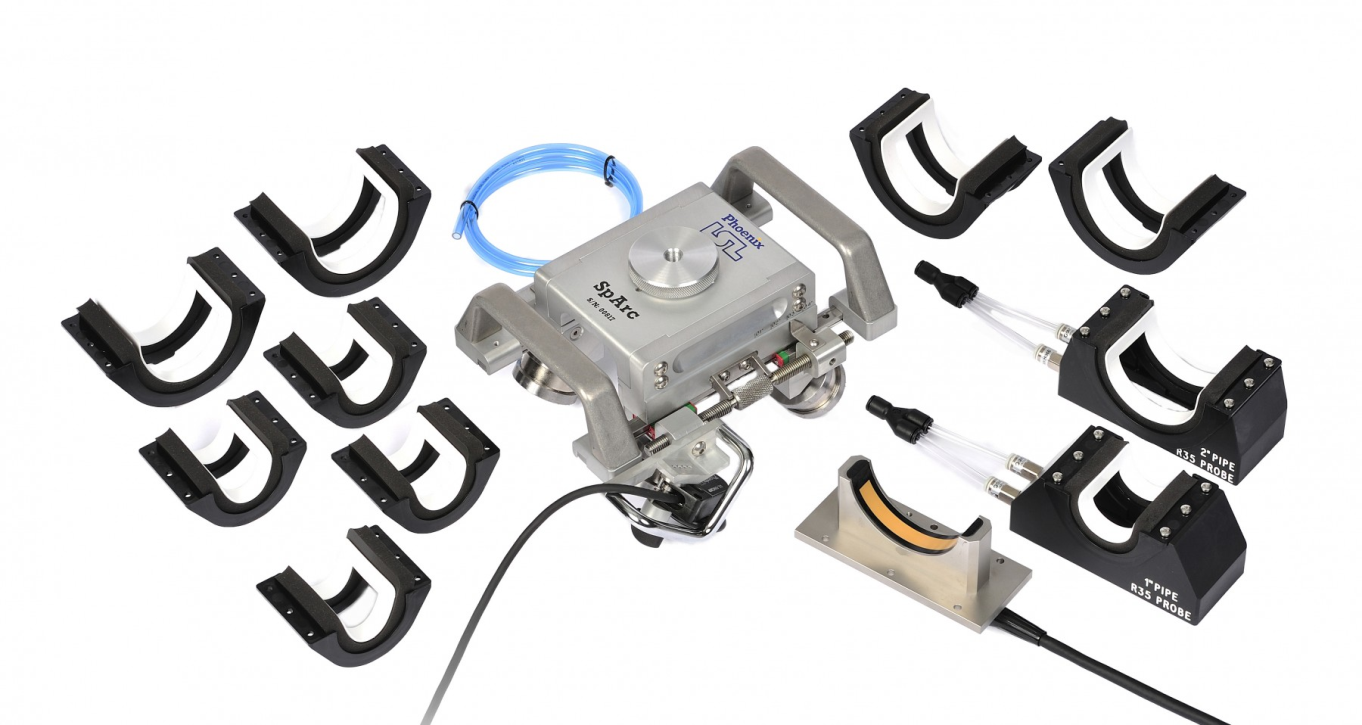

Стандартный комплект поставки

Рамка

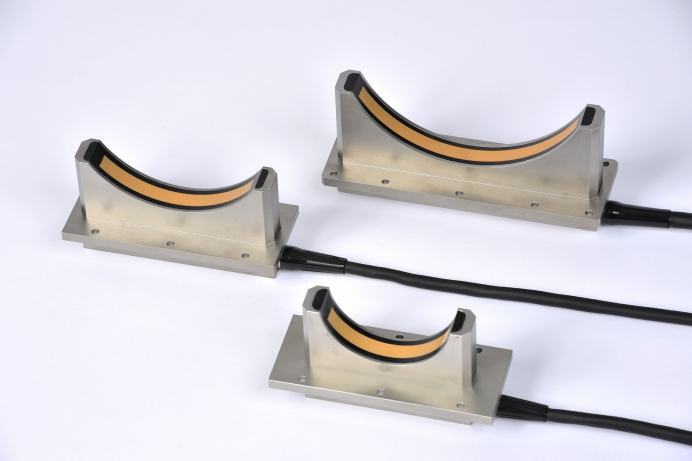

Изогнутая ультразвуковая матрица с необходимым количеством элементов

Локальные иммерсионные ванны (водные боксы) в соответствии с требованиями заказчика

Четыре запасные поролоновые прокладки

Водонепроницаемый энкодер с кабелем 5м

Трубы для подачи контактной жидкости и Y-образные разъемы



Прочный кейс для транспортировки
