Отличительные особенности:

  • 2 ФАР ПЭП 64 + 64
  • 2 пары TOFD ПЭП
  • 3D моделирование
  • 100% цифровая запись
  • Контроль качества акустического контакта
  • Работа с 6 сканами одновременно
  • Виды сварного шва в разрезах в режиме реального времени
  • Привязка каждой дефектограммы к каждому стыку
  • 10 минут на контроль стыка 1420 мм
  • Автономная работа сканера от аккумулятора 4 часа
  • IP 66





Предоставляема информация:



  • Амплитуда
  • Глубина залегания
  • Высота
  • Протяжённость
  • Тип дефекта
  • Ориентация в шве





Область применения

Магистральные и технологические трубопроводы:

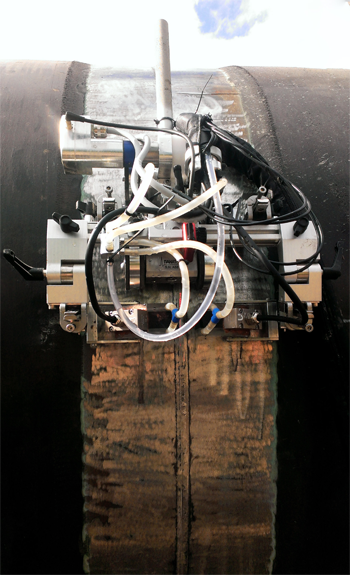

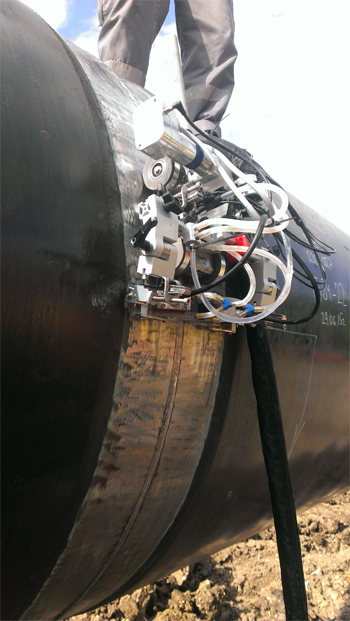

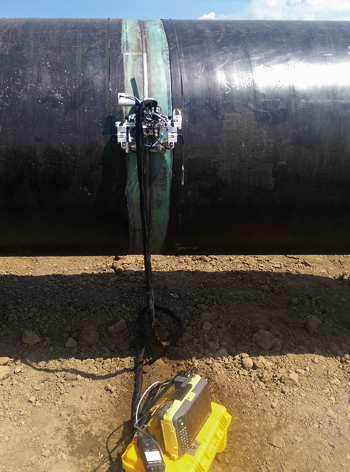

• Контроль продольных и кольцевых сварных соединений, выполненных автоматической сваркой в стандартную и специальную зауженную разделку при строительстве, капитальном ремонте и эксплуатации.

• Контроль основного металла трубопроводов . Резервуарный парк:

• Контроль сварных соединений и основного металла резервуаров.

• Контроль днищ резервуаров.

Резервуарный парк:

• Контроль сварных соединений и основного металла резервуаров.

• Контроль днищ резервуаров.



Комплектация:

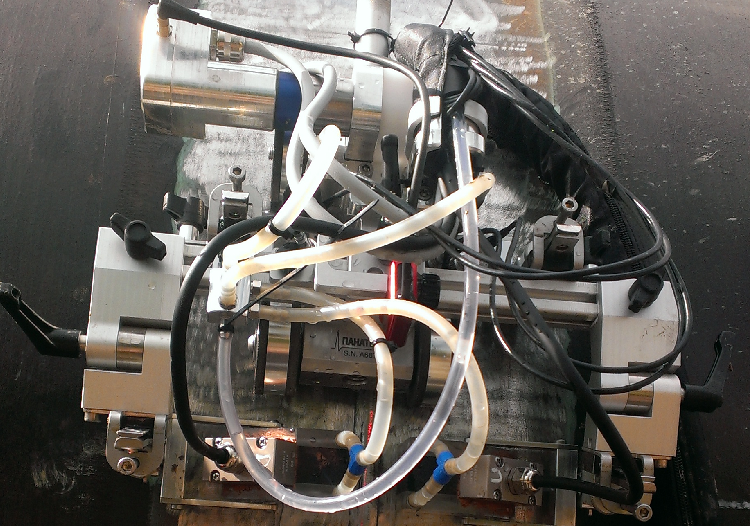

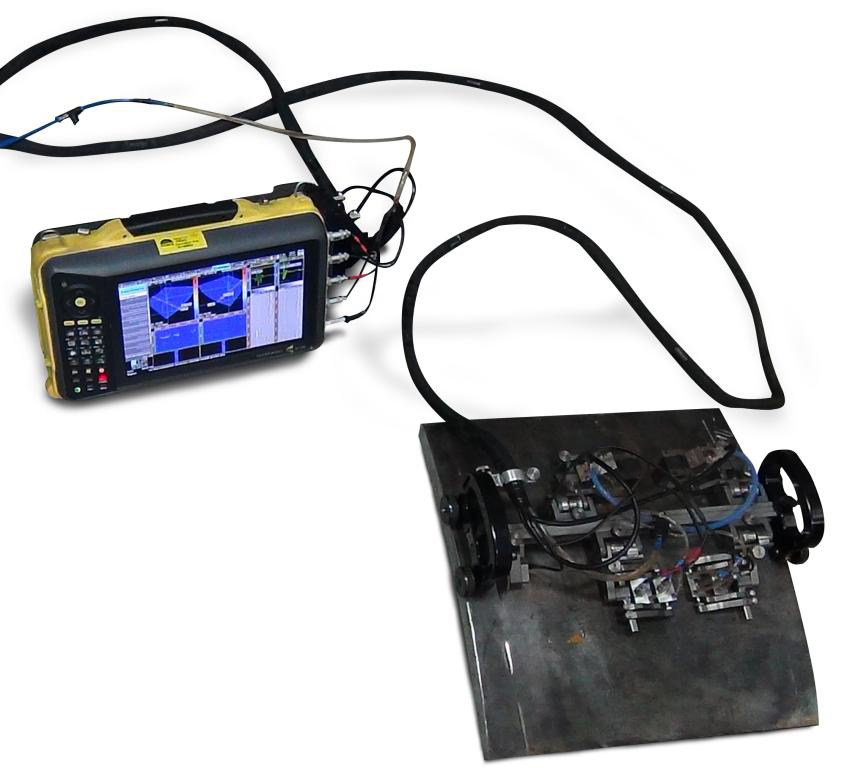

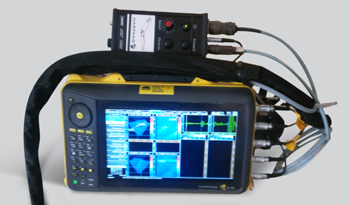

Система МУЗК HARFANG VEO состоит из основного электронного блока, сканирующего устройства, 2х ФР ПЭП по 64 элемента, 4х ПЭП TOFD и системой подачи контактной жидкости.





Простота анализа данных

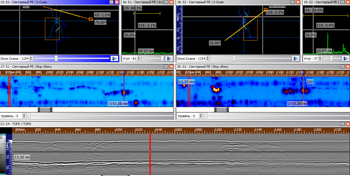

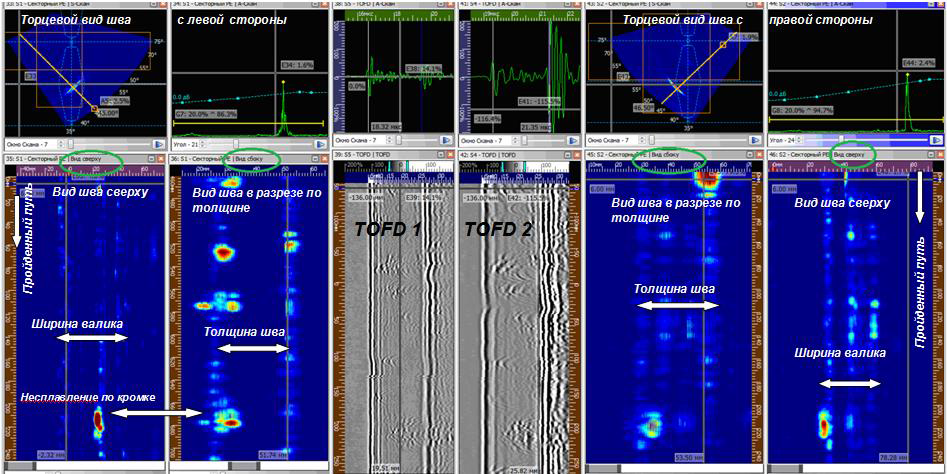

После сканирования результаты контроля представляются в единой дефектограмме состоящей из видов сварного шва сверху и в осевом разрезе с обоих сторон, а также двумя каналами TOFD, один из которых сфокусирован в корень, а другой в валик усиления шва.

При наличии дефекта, он отображается на 6-и различных сканах.
