Исполнение сканеров:

  • Изготавливаются из антикоррозионных и стойких к агрессивным средам материалов

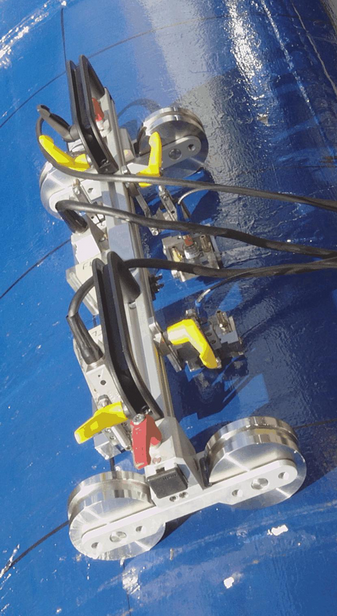

  • Позволяют работать с одним или двумя ФАР преобразователями и до 4х датчиков TOFD одновременно
  • Обеспечнивают три степери свободы для каждого датчика с необходимым усилием прижима к объекту
  • Позволяют обеспечивать автоматическую подачу контактной жидкости
  • Одно или двух координатный датчик пути

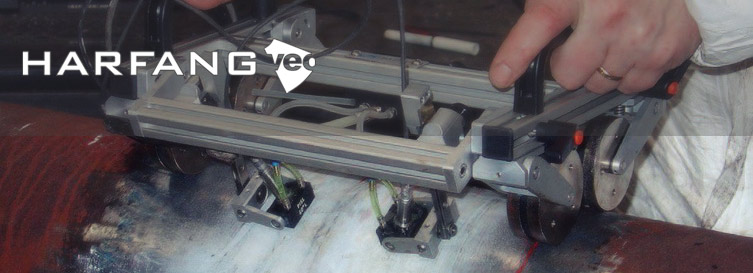

  • Полная совместимость с дефектоскопом HARFANG VEO





Преимущества:

  • Повышение производительности
  • Повышение точности позиционирования датчиков
  • Повышение точности определения координат дефектов
  • Повышение точности определения линейной координаты
  • Повышение качества проекционных видов

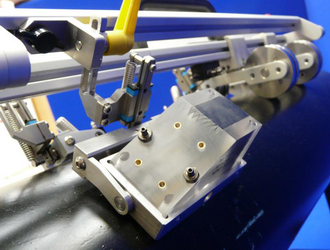

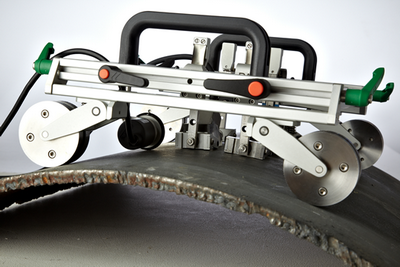

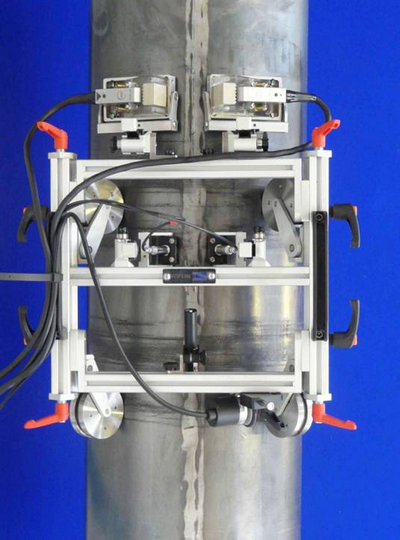

Ручные и автоматизированные сканеры

Механизированные и автоматизированные сканеры предназначены для позиционирования ФАР и TOFD преобразователей относительно сварного соединения или объекта контроля и равномерного перемещения по заданной траектории.

Сканеры могут использоваться как для контроля кольцевых сварных соединений и основного металла магистральных трубопроводов, продольных сварных соединений габаритных конструкций, а также объектов сложной формы.

Сканеры могут быть изготовленны на заказ для контроля сложных  объектов, таких как тавровые соединения, фланцевые соединения, болтовые соединения, колёсные пары,  валы, лопатки турбин.



Применение:

  • Контроль кольцевых сварных соединений трубопроводов
  • Контроль продольных сварных соединений
  • Контроль сварных соединений и стенок резервуаров
  • Контроль сварных соединений мостовых конструкций
  • Контроь габаритных конструкций
  • Контроль основного металла на наличие питингов и расслоениий
  • Контроль композитных материалов
  • Контроль делалей морских судов





Специализированые сканеры !

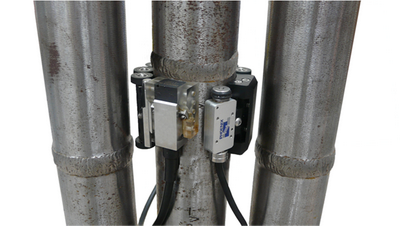

Миниатюрный сканер для контроля сварных соединений  бойлерных трубок малого диаметра

  • Миниатюрный 16-ти или 32-х элементный ФАР датчик
  • Контроль трубок диаметром от 10 до 100 мм
  • Расстояние между трубками от 10 мм
  • Возможность работы с двумя ФАР преобразователями
  • Запись координаты по длинне сварного соединения
  • Сменные призмы

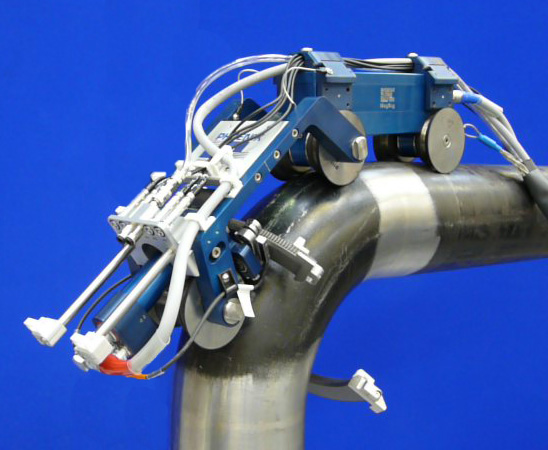

 Сканер для контроля гибов






Отрасли промышленности:

  •  Транспортировка и хранение нефти и газа
  •  Нефтеперерабатывающая промышленность
  •  Химическая промышленность
  • Строительство
  •  Авиа-космическая промышленность
  •  Морское судостроение
  •  Автомобилестроение

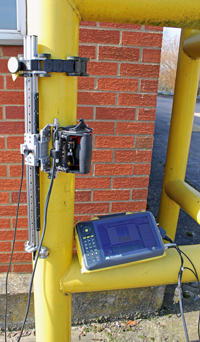

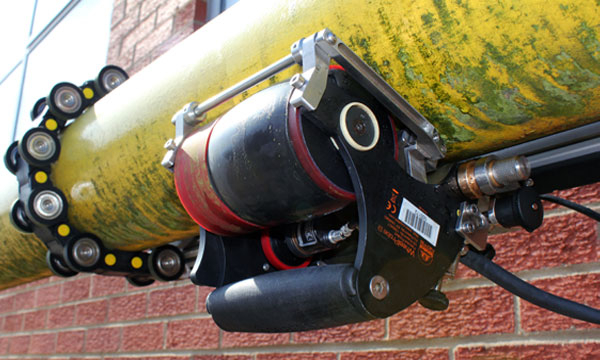

Сканирование  трубопроводов роликовыми датчиками с фазированной решёткой

Роликовые преобразователи на фазированной решётке великолепно подходят для контроля основного металла линейной части трубопроводов, обеспечивая высокую скорость контроля, при отсутствии необходимости использования большого колличества контактной жидкости.

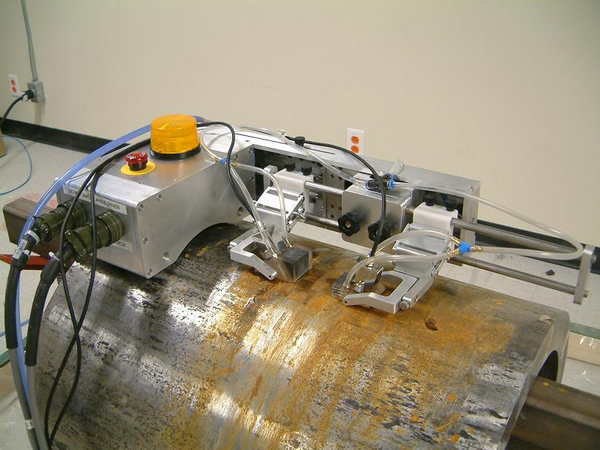

Автоматизированные сканеры

Автоматизированные сканеры на магнитных колёсах управляются шаговыми электродвигателями и применяются для контроля качества сварных соединений и основного металла магистральных трубопроводов большого диаметра, резервуаров и труднодоступных объектов.
