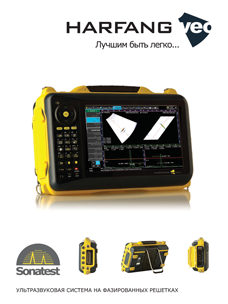

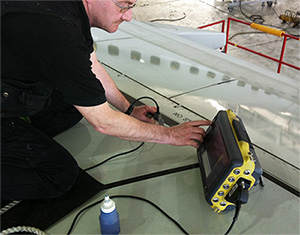

Ультразвуковой дефектоскоп на фазированной решётке

Скачать pdf с техническими характеристиками



Смотреть видео презентацию



new Смотреть видео стресс-тестов



Просто как Раз, Два, Три !

HARFANG VEO очень легко изучить. Удобные "Мастеры настройки" позволяют бысто и легко настроить прибор. Он работает как стандартный цифровой дефектоскоп, за исключением того, что Вы получаете намного больше акустических параметров для формирования диаграммы. Всего через несколько дней обучения, операторы 1-го и 2-го уровня могут изучить до  80% возможностей  прибора.

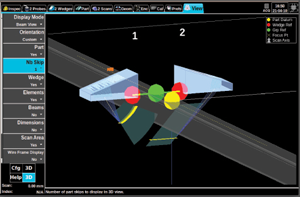

3D Моделирование процесса контроля

 Моделирование процесса контроля

Перед началом контроля HARFANG VEO позволяет смоделировать

контролируемое сварное соединение, расположение преобразователей,

ход лучей, области контролируемые на прямом и однократно отражённом луче, фокусное .

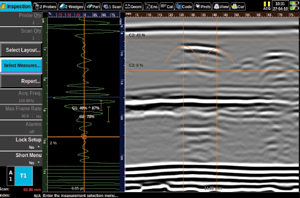

TOFD

Метод TOFD

 В дефектоскопе HARFANG VEO реализована возможность работы методом T.O.F.D.  Программное обечение обрабатывает полученные сигналы от дифракций на концах трещины и выводит на экран дефектоскопа понятный и легко интерпритируемый T-скан.



Мультисканироване

HARFANG VEO позволяет выводить на экран одновременно до

четырёх стробов, при этом данные во время сканирования могут

отображаться на Секторном и Линейном сканах, А-сканах, скане TOFD,

видах объекта контроля "с верху" и "с боку"

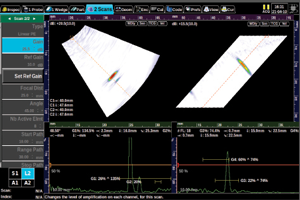

S-скан и L-скан

В любое время можно нажать кнопку и мгновенно получить подсказку, касаемо параметров, особенностей настроек и  полученных результатов.





Курсоры и стробы

Вы можете сами решить, работать со стробами или нет. Возможно использовать стробы не только с А-сканом но и 2D стробы на секторных сканах.

Фазированная решетка

Настройка

Программное обеспечения VEO позволяет оптимизировать процесс настройки дефектоскопа  мощная программа позволяет автоматически вычислять фокусировку. Фокусировка обычно представляет собой расходимость пучка продольной или поперечной волны.

 VEO предлагает многочисленные конфигурационные возможности:

  • База данных по настройкам преобразователей и призм.
  • Мастеры настроек ВРЧ, DAC, АРД, ACG.
  • До 1024 фокусировок на каждый скан
  • Поддерживает работу как с плоскими призмами, так и с призмами сложной геометрии.
  • Настраевыемый мастер формированя отчётов



Основные характеристики

  • Архитектура 32:128PR
  • до 4х ФАР ПЭП одновременно
  • Две пары TOFD ПЭП
  • Мультисканирование
  • 16 битная архитектура
  • АЦП 125МГц
  • 1024 угла фокусировки
  • 50 кГц частота следования импульсов
  • 100 % цифровая запись на сменный носитель
  • Высокая скорость сканирования до 250 мм/сек
  • Внутренняя память 128 Гб
  • Размер одного файла более 3 Гб
  • Горячая замена батарей
  • Большой антибликовый экран с диагональю 10"
  • Работа при температурах до -10 С
  • Класс защищённости IP 66
  • В госреестре средств измерений РФgost_02

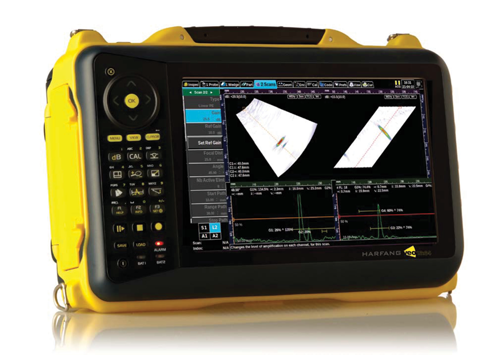

Уникальные мощность и производительность:

HARFANG VEO портативный дефектоскоп, работающий на принципе  фазированой решетки позволяет работать с  ФАР преобразователям  до 128 элементов, отображая S-скан, L-скан, виды "сверху" и  "сбоку" в реальном времени.

Программное обеспечение VEO интуитивно понятно в использовании и основано на надежной операционной системе Linux.



Преимущества HARFANG VEO

Высокая скорость контроля:

  • Одновременное получение данных во множественном диапазоне углов и глубин с помощью одного датчика.
  • Уменьшение трудозатрат на контроль крупногабаритных объектов
  • Уменьшенное время контроля
  • Уменьшенное время нахождения оператора в промышленно опасных условиях (таких как повышенный уровень радиации либо других неблагоприятных для здоровья факторов)
  • Самое быстрое отображение секторного (S-) сканирования.
  • 64 элемента обеспечивают высокую разрешающую способность для получения размеров и расположения дефектов
  • До 1024 лучей позволяют достичь максимального покрытия  при максимальном разрешении
  • Возможность 3D моделирования процесса контроля сварных соединений и основного металла.



Технология

VEO основан на принципе ультразвуковой фазированной решетки для неразрушающего контроля ответственных деталей в различных отраслях промышленности.

Для более подробной информации о принципе фазированной решетки, пожалуйста, обращайтесь в "Часто задаваемые вопросы" на нашем сайте.

HARFANG VEO позволяет работать с рокликовыми 64 элементными преобразователями, обеспечивающими высокую производительность и скорость контроля основного металла.

Для компенсации изменения расстояния до поверхности контроля за счёт изменения геометрии резиновой шины ролика в дефектоскопе реализована функция плавающего строба.





Программное обеспечение

Интерфейс программы для VEO нагляден и удобен в работе. Прост для  понимания и анализа результатов контроля. На графическом интерфейсе предусмотрена панель управления  для управления сканами и параметрами.

Программное обеспечение предоставляет очень много интересных возможностей по оптимизации процесса контроля:

  • Отображение в реальном времени A/B/С/T/D/L/S/ сканов,
  • Самое быстрое отображение секторного сканирования
  • Три формы распространения волны
  • Установка двух типов курсора в любую область сканов и устройство выделения в области секторного сканирования
  • Метка шкалы угловой и прямоугольной координаты для секторного сканирования
  • Увеличение и уменьшение масштаба каждого изображения
  • Максимально увеличенное изображение - во весь экран
  • Редактируемая цветовая панель
  • Отображение на экране масштабной линейки

Операционная система дефектоскопа VEO  разработана с учетом совершенствования и быстрого внедрения новых функций и возможностей.







СТРЕСС-ТЕСТИРОВНИЕ HARFANG VEO

Тесты: падение



Тесты: вибрация, падение, вода
