Просто как Раз, Два, Три !Прибор X-32 очень легко изучить. Он работает как стандартный цифровой дефектоскоп, за исключением того, что Вы получаете намного больше акустических параметров для формирования диаграммы. Всего через несколько дней обучения, операторы 1-го и 2-го уровня могут изучить до 80% возможностей прибора.
Простой пользовательский интерфейсПрибор X-32 относительно большого комплекса своих возможностей имеет всего несколько внешних кнопок управления. Так же для помощи пользователю на внешней панели X-32 есть информативные иконки.
МеждународныйX-32 поддерживает 5 языков таких, как: Французский, Английский, Испанский, Русский и Немецкий.
ПодсказкаВ любое время можно нажать кнопку и мгновенно получить подсказку касаемо параметров, особенностей настроек и полученных результатов.
Встроенный расчет фокусировкиX-32 включает в себя опцию PhaseFX, встроенную вычислительный алгоритм фокусировки. Это очень мощный инструмент, позволяющий формировать фокусируемый и управляемый пучок, с возможностью быстрого изменения угла ввода луча.
СтробыВы можете сами решить, работать со стробами или нет. Возможно использовать стробы не только с А-сканом но и зонный стробы на секторных сканах. Все это позволяет значительно ускорить процесс контроля. | Революционный приборДизайн X-32 разрабатывался с 1999 года. После длительных исследований и развития в области микроэлектроники, цифровой обработки сигналов и распознавании образов, X-32 был представлен в Барселоне на 8-м Съезде ЕС по неразрушающему контролю 17 июня 2002 года. Таким образом признав его первым в мире портативным, работающим от аккумуляторов дефектоскопом, основанным на принципе фазированной решетки. С тех пор компания HARFANG занимается усовершенствованием и внедрением новых технологий в X-32:
Что такое X-32 ?X-32 портативный дефектоскоп, работающий на принципе фазированой решетки. Включает в себя 32 независимых канала, работающих как на излучение импульсов, так и на прием. Со встроенным запоминающим устройством X-32 в режиме реального времени может записывать бесконечное число результатов исследования. Программное обеспечение X-32 очень легкое в использовании и основано на надежной операционной системе Linux.
Преимущества X-32Высокая скорость контроля:
Простота контроля и измерений:
Надежность и точность контроля:
ТехнологияX-32 основан на принципе ультразвуковой фазированной решетки для неразрушающего контроля ответственных деталей в различных отраслях промышленности. Для более подробной информации о принципе фазированной решетки, пожалуйста, обращайтесь в Часто задаваемые вопросы на нашем сайте.
Программное обеспечениеИнтерфейс программы для X-32 нагляден и удобен в работе. Прост для понимания и анализа результатов контроля. На графическом интерфейсе предусмотрена панель управления (Infobar) для управления сканами и параметрами. Данная панель отображает состояние процесса сбора информации и параметров настроек. Программное обеспечение предоставляет очень много интересных возможностей по оптимизации процесса контроля:
Операционная система дефектоскопа X-32 разработана с учетом совершенствования и быстрого внедрения новых функций и возможностей.
PhaseFXОдна из опций программного обеспечения X-32 . Эта мощная программа позволяет автоматически вычислять фокусировку. Фокусировка обычно представляет собой расходимость пучка продольной или поперечной волны.
PhaseFX предлагает многочисленные конфигурационные возможности:
Программа PhaseFX характеризуется удобным пользовательским интерфейсом, который включает в себя:
Техническое обеспечениеX-32 - это единственный портативный прибор, основанный на принципе ультразвуковой фазированной решетки, поддерживающий 32 канала и напряжение генератора 200В. В основу прибора заложена современная микроэлектроника. Такое внутреннее устройство обеспечивает великолепное изображение на экране, которое можно сравнивать с лучшими медицинскими системами на фазированных решетках. X-32 может питаться от батарей или от блока питания от сети переменного тока. Батареи сменные и могут заряжается непосредственно в приборе. | ||||

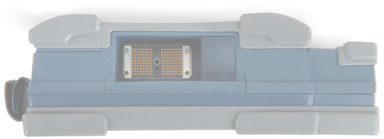

КОМПЛЕКТАЦИЯ ПРИБОРА | |||||
  | |||||
Подобно видеокамере Всякий раз, когда потребуется записать все УЗ данные, необходимо будет всего лишь нажать на кнопку ЗАПИСЬ (REC).Также есть возможность зафиксировать изображение | Навигация С помощью всего нескольких кнопок вы сможете сделать все, что захотите, от настроек опций меню до перемещения курсора. | Кнопка управления (Infobar) Здесь вы выбираете, с каким меню хотите работать. | Подсказка Если вы хотите узнать больше о параметрах, вам поможет кнопка ПОДСКАЗКА (HELP). | Формирование изображения С помощью секторного изображения вы увидите места скопления дефектов. | A-сканирование Кроме того у вас есть еще доступ к любому сигналу A-сканирования |
СТАНДАРТНЫЕ АКСЕССУАРЫ | |||||
 | Транспортировочный кейс Жесткая, степень защиты IP56, на колесах, с выдвижной ручкой, 2 отсека с перегородками из полимера.
|  | USB-Мышь Оптическая |
 | 32-х канальный преобразователь Достаточно для того, что бы понять все преимущества фазированных решеток и в итоге решить все поставленные задачи.
|  | USB Накопитель |
Призмы Как плоские, так и притертые.
| USB Клавиатура Перегибающаяся и жесткая. | ||
 | Контактная жидкость |  | 2 Адаптера AC/DC Один для прибора, другой для зарядного устройства. |
ДОПОЛНИТЕЛЬНЫЕ АКСЕСУАРЫ
| |||
 | M-BoxБлок мультиплексора, который может подключаться к X-32. Он поддерживает 32 активных канала прибора, что дает возможность использования датчики до 128 элементов. M-Box целесообразно использовать для:
| |
 | Y-SplitterРазветвитель. Y-Splitter целесообразно использовать для конфигурации из двух датчиков излучение/прием, когда один преобразователь работает на излучение, а другой - на прием. И обычно они тоже должны соединяться параллельно. Разветвитель выпускается в разных модификациях:
(необходим M-Box) |
